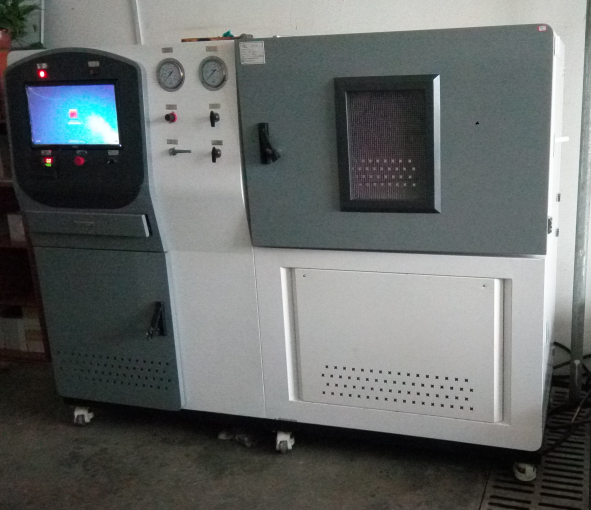

一、產品介紹
濟南思明特科技有限公司研發的油壓脈沖試驗臺主要用于模擬液壓油壓力波動對組件造成的負載，驗證受液壓油壓力波動影響的部件的結構強度。本試驗臺操作簡單方便，計算機系統可以采集記錄壓力曲線、溫度曲線、脈沖次數、脈沖頻率等參數。 廣泛應用于汽車、航空、航天、液壓設備等領域，用于測試油壓系統中的各種元件或組件，如油管、油嘴、油封、油泵等。通過該試驗臺進行測試，可以確保被試元件或組件在脈沖壓力下的性能和耐久性符合要求，提高產品的可靠性和安全性。
二、油壓脈沖試驗臺參數
1. 試驗介質：液壓油
2. 脈沖壓力：
1) 待測件容積：1-10L
2) 脈沖壓力范圍：0Mpa～5Mpa
3) 脈沖壓力控制精度：±1.5%F.S
4) 脈沖壓力測量精度：±0.25%F.S
3. 脈沖頻率：0～2Hz
4. 脈沖波形：正弦波、梯形波、三角波、方波等可以根據試驗需要自行設定。
5. 脈沖次數：連續工作 200 萬次。
6. 試驗介質溫度：室溫～150℃（溫度控制精度±2℃）
7. 環境箱：
1) 溫度：-40℃～170℃范圍內任意選擇需要的溫度，具有定值和程序運行功能，平均
升降溫速率≥2.5℃/min。
2) 冷凝器冷卻方式：水冷
三、油壓脈沖試驗臺特點
脈沖壓力控制系統、試驗介質溫度以及環境溫度控制系統能夠?qū)崿F(xiàn)同步啟停控制。
介質溫度、環境溫度控制系統能夠和設備總系統分離、實現獨立操控。
工作艙采用前后采用 2 開門，具有艙門閉合檢測開關，進行測量檢測，以滿足試驗安全性。
預留產品控制線束通道，方便和環境箱外控制器通訊。
|
