一、正負壓交變負荷試驗儀應用范圍： ???????
濟南思明特開發的正負壓交變負荷試驗儀用于設備的正負壓交變負荷試驗，設備采用計算機控制，控制軟件，可進行負壓-正壓-負壓的方式進行交變負荷測試，設備可進行水箱、單向閥、管道、進氣歧管、壓力傳感器、太陽能水箱、加熱器箱體等產品的交變負荷測試。在使用正負壓交變負荷試驗儀時，需要遵循一定的操作規程，包括正確安裝和連接設備、設置合適的測試參數、監控測試過程等。同時，設備的維護和保養也是非常重要的，可以確保設備的長期穩定運行和測試數據的準確性。
二、基本參數
1. 試驗介質：空氣。
2. 交變負荷測試范圍：-80kpa--500kpa（可調）。
3. 壓力控制精度： ±0.5%FS 。
4. 交變負荷頻率：25-60 次/分 （頻率看調）
5. 脈沖波形：基本方波(或梯形波)（可調）。
6. 試驗溫度：室溫或者高溫（可調節）。
7. 測試工位：1個。

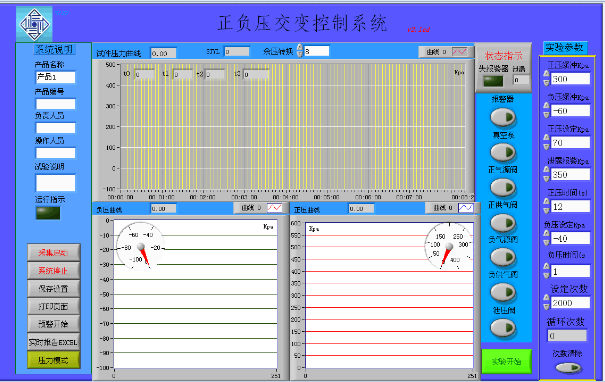

試驗軟件截圖
三、設備構成

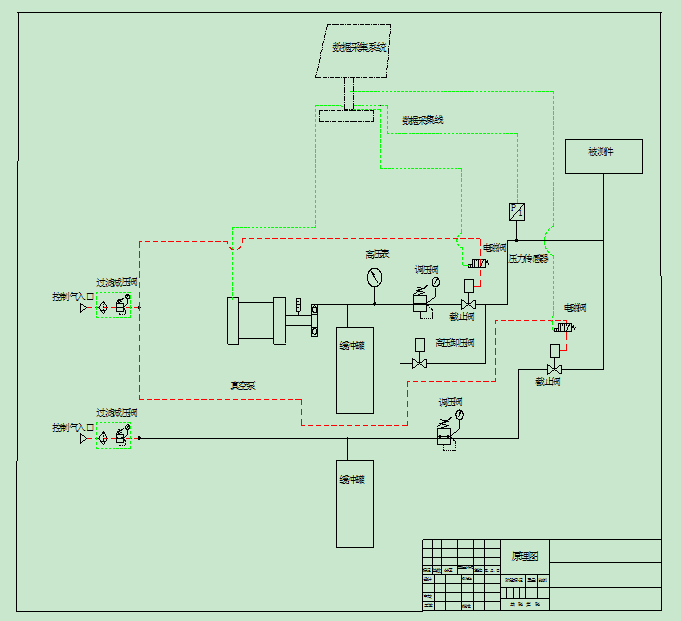

如圖所示：主要包括真空泵、緩沖罐、傳感器、高壓泄壓閥、管路等組成。
其中綠色線路為計算機控制信號，控制壓力啟停及處理異常情況，采集數顯表壓力值，控制自動泄壓閥。
上位機控制軟件一體控制，進行數據采集、集成控制完全滿足要求。
壓力控制實驗流程
一開始需要調整負壓壓力、正壓壓力，此時啟動壓力泵工作，當軟件采集到壓力達到設定值后，軟件會自動控制閥門工作，實驗壓力的壓力發生。實驗的過程中自動記錄實驗過程，實時顯示壓力曲線。并能實現試驗過程的回放。
四、型號選擇
產品名稱 |
正負壓交變負荷試驗儀 |
產品型號 |
SUP_FYMC_1 |
基本原理 |
通過真空泵產生負壓，通過壓縮空氣產生正壓，進行正負壓的交變負荷試驗 |
性能參數 |
壓力 |
-80kpa--500kpa |
精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01KPa |
脈沖實驗頻率 |
25-60次/分 |
介質 |
空氣 |
方式 |
計算機 |
安裝方式 |
螺紋 |
組成 |
脈沖壓力發生系統，控制系統 |
適用范圍 |
水箱、單向閥、管道、進氣歧管、壓力傳感器、太陽能水箱、加熱器箱體 |
