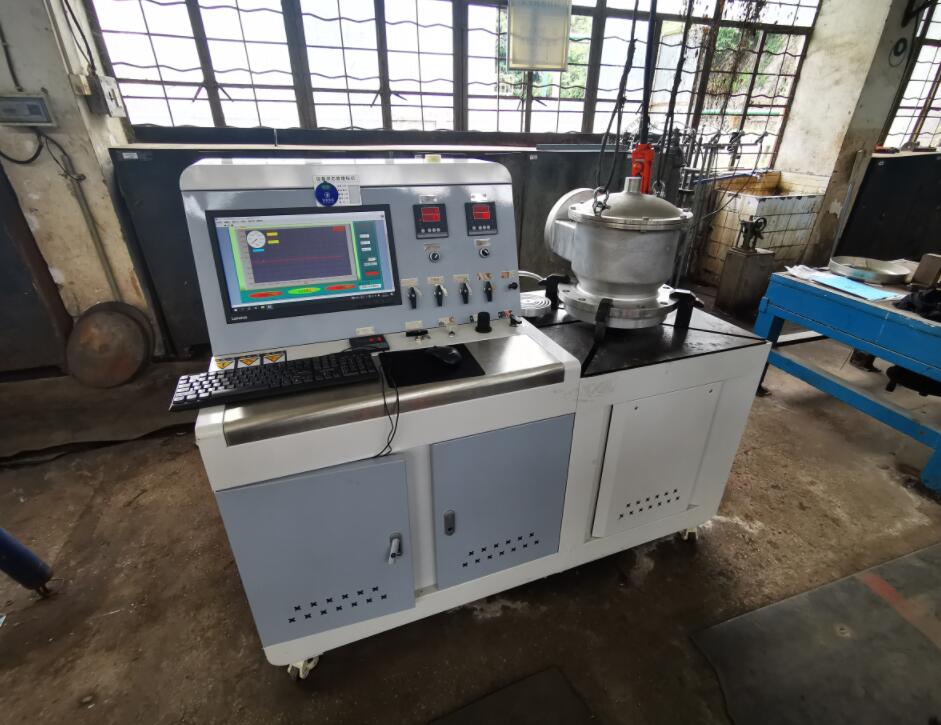

非金屬密封件性能試驗(yàn)
1耐氧老化性試驗(yàn)
試驗(yàn)方法
將3個(gè)非金屬密封件置于溫度為(70士2)℃和試驗(yàn)壓力為2MPa的氧氣(純度≥99.5%)中96h。
2﹑合格指標(biāo)
無(wú)裂紋或其他可見(jiàn)缺陷。
臭氧相窖性試驗(yàn)
1試驗(yàn)方法
對(duì)3個(gè)試樣按GB/T 7762-2014中的方法A進(jìn)行試驗(yàn),試樣應(yīng)為寬試樣,試樣拉伸應(yīng)變?yōu)?0%,在環(huán)境溫度為40℃、臭氧濃度為(50士5)×10^-8的空氣中暴露120h。
2合格指標(biāo)
試樣表面無(wú)龜裂或明顯的變質(zhì)跡象。
氫氣相容性試驗(yàn)
試驗(yàn)方法
試驗(yàn)步驟如下:
a)對(duì)3個(gè)非金屬密封件測(cè)量體積,并稱(chēng)重;
b)將密封件在壓力為閥門(mén)公稱(chēng)工作壓力,溫度為15 ℃的氫氣中放置168 h后,將壓力在10 s內(nèi)
降至大氣壓力﹔
c)將密封件在壓力為閥門(mén)公稱(chēng)工作壓力,溫度為一40 ℃的氫氣中放置168 h后,將壓力在10 s
內(nèi)降至大氣壓力﹔
d)取出密封件,并立即測(cè)量其體積變化率和質(zhì)量變化率。
2合格指標(biāo)
密封件應(yīng)無(wú)破損等異?，F(xiàn)象,其體積膨脹率應(yīng)不超過(guò)25%或者體積收縮率應(yīng)不超過(guò)1%,質(zhì)量變化率應(yīng)不超過(guò)10%。
|
