極限溫度壓力循環試驗
1試驗方法
單向閥的循環次數為15000次，自動截止閥的循環次數為50000次，手動截止閥的循環次數為100次。試驗步驟如下。

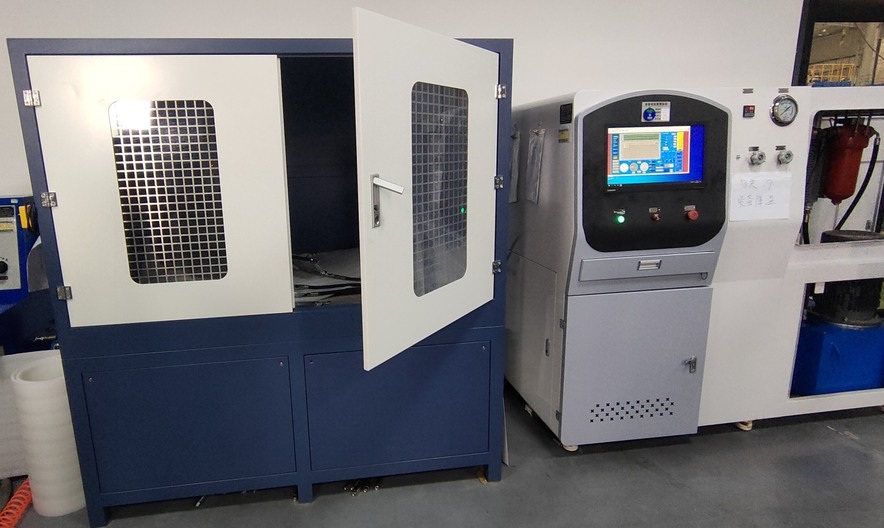

a) 將閥裝在專用裝置上。在規定的壓力下，采用氫氣對閥連續進行循環。對于一個循環的定義如下:
1) 對于單向閥，將其裝在試驗專用裝置上，關閉閥出氣口，在6個增壓步內向閥進氣口充入氫氣至規定試驗壓力。之后從閥進氣口泄壓，在進行下次循環前，應使單向閥出氣口壓力小于0.6p。
2)對于截止閥， 將其裝在試驗專用裝置上，向其進氣口和出氣口持續加壓。
3) 一個循環應包括一次上述操作和一次復位。
b)對1個閥進行如下試驗：
1)常溫循環。試驗壓力不低于p,循環次數為總循環次數的90%，試驗溫度應為常溫。
2)高溫循環。試驗壓力不低于1.25p,循環次數為總循環次數的5%,試驗溫度應大于或等于85C。
3)低溫循環。試驗壓力不低于0.8p,循環次數為總循環次數的5%,試驗溫度應小于或等于-40 C。
c)顫動試驗。在完成循環試驗后，對單向閥和具有單向閥功能的自動截止閥以能引起閥辦最大顫動的氫氣流速進行24 h顫動試驗。
合格指標
試驗完成后，閥應符合泄漏試驗和耐壓性試驗的規定。
|
