1.1 試樣要求
總體抗壓強度和軸向滑動試驗的試件應(yīng)當(dāng)使外管承受均勻載荷，其載荷值應(yīng)不低于
0.08MPa，試件長度應(yīng)不小于2500mm，可以采用砂箱進行測試，在砂箱上配備鋼性壓板。
1.2 試驗方法和要求
(1)空載試驗
在未加砂前，將試件夾固在砂箱，推動工作管，推動速度10㎜/ min，滑動位移量
為 100 ㎜，推動時應(yīng)當(dāng)無卡住現(xiàn)象。
往返推動內(nèi)管3 次，每次為不停頓地進退各1次，記錄每次推力大小，并計算空載
時平均推力F0（6 次的算術(shù)平均值）。
(2)加載試驗

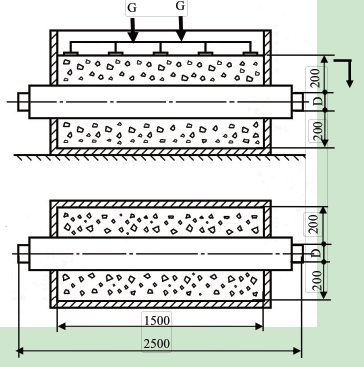

加載，砂箱加砂至下圖 高度，在剛性蓋板上施加力G，以模擬其外加載荷為0.08 MPa 的荷載（含砂自重荷載）。
在加載的情況下，推動工作管，推動速度10㎜/min，位移量為100㎜，往返推動 3 次，每次為不停頓地進退各 1 次。記錄每次推力大小，并計算加載時的平均推力 Fi（6 次的算術(shù)平均值）。
(3)試驗結(jié)果的計算
計算空載時平均推力與加載時平均推力的比值。
1.3 試驗結(jié)果的判定
符合下列條件時，直埋夾套管的總體抗壓強度和軸向滑動試驗的結(jié)果判定為合格： (1)總體抗壓強度不應(yīng)當(dāng)?shù)陀?.08MPa，即在0.08MPa的荷載下，保溫管的結(jié)構(gòu)不被破壞，工作管在軸向滑動時，無卡澀現(xiàn)象；
相關(guān)產(chǎn)品
石油套管內(nèi)涂層耐高溫高壓性能試驗機用于石油套管內(nèi)涂層的耐高溫高壓試驗，檢測鋼管上涂層的整體性能。設(shè)備由高壓釜、增壓器、高壓釜加熱裝置、高壓釜安全系統(tǒng)和綜合控制系統(tǒng)組成。
標簽：試驗，檢測
|
