液壓導管及連接件的彎曲疲勞試驗
1.試驗要求
試驗應力：試驗試樣許可彎曲疲勞應力決定于組合應力Sf。組合應力有拉伸應力Sp和彎曲應力S組成，即Sf=Sp+S
2.試驗循環次數
試驗試樣應能承受107循環，試驗期間試件不允許發生任何故障。試驗盡量不間斷進行。
3.彎曲試驗裝置

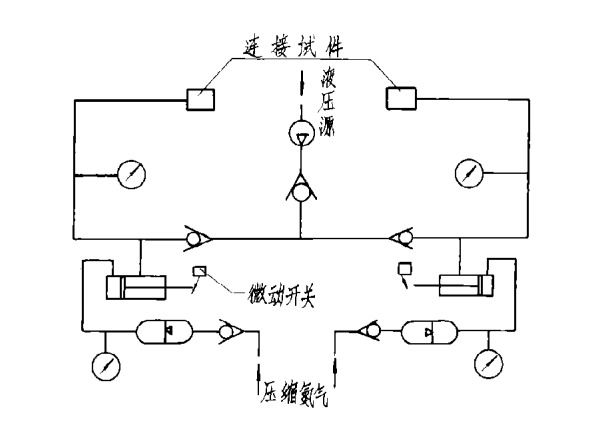

試驗裝置應能對導管和直通接頭、過隔板接頭以及其他接頭如彎接頭、三通接頭等試件進行試驗。試驗裝置應能在試驗中保持所需要的恒壓。液壓油采用飛機系統用油。試驗裝置還可有一套自動切斷裝置的增壓系統，即當出現故障或壓力降低時，切斷裝置應能自動工作，其原理如圖所示：
自動切斷裝置原理圖
