水流量試驗臺的原理

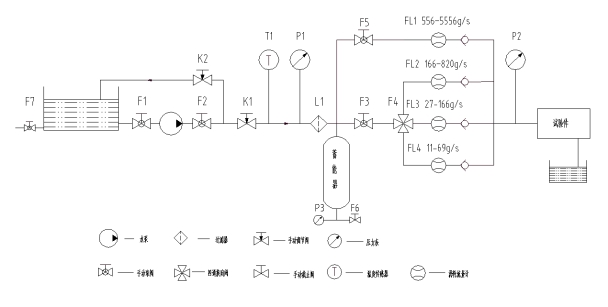

根據技術要求，試驗臺原理圖如圖1：水流量試驗臺原理圖所示。

圖1：水流量試驗臺原理圖
利用水泵進行增壓，設有泵入口閥F1與泵出口閥F2，通過調節閥K1與溢流閥K2調節系統壓力與流量，利用蓄能器來降低系統的壓力脈動。
壓力表P1指示泵出口壓力，壓力表P2指示工件入口壓力。
四臺渦輪流量計FL1～FL4可保證20∼3000g/s的流量范圍要求。大流量工作路單獨設置手閥F5，用于單獨啟用大流量路；其他三路流量較小，通過手閥F3控制，并通過換向閥F4來切換支路。
每個支路后安裝單向閥，防止不同支路間相互干擾。
水箱設有排空閥F7，用于排空箱內液體，另設有液位計，用于指示液位高度。
由于水泵功率較低，對于工作介質的溫度影響很小，因此，不設冷卻系統，只用一個溫度傳感器監測系統溫度。
