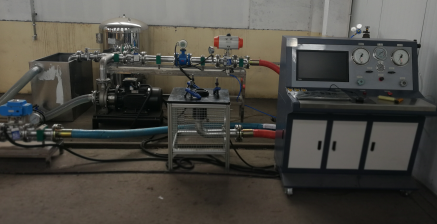

一、產品介紹：
濟南思明特科技有限公司研發的水泵性能試驗機測試系統（以下簡稱“系統）的硬件由微型計算機系統、PLC可編程控制器、傳感器或變送器、帶有接口的程控儀表等組成。用于離心泵(單、多級)、潛水泵、長軸泵的性能試驗，泵噪聲、振動測定，潛水電機（50Hz下）的空載試驗、負載試驗、溫升試驗、堵轉試驗。 可以通過測試得到水泵的壓力、流量、轉速等參數，從而評估水泵的性能。根據不同的測試需求，水泵性能試驗機可以是非接觸式的測試設備。
二、水泵性能試驗機特點
試驗管路為開敞式、每種口徑的試驗管路各自獨立便于吊裝和移動。
系統可測量流量、壓力、轉速、溫度、電網頻率、電流、電壓、功率、振動、電阻等參數。大多數被測參數的信號由系統自動采集，個別參數如噪聲試驗結果等用人工鍵入。
具有自動、手動兩種試驗過程的控制方式供選擇，實時控制試驗過程，自動采集試驗數據
計算機軟件配網絡功能，將主機和數據服務器接入企業局域網內，數據服務器中安裝數據庫，局域網內部其他主機可以安裝網絡監控程序后，通過數據庫，可實現試驗數據的同步遠傳，也可隨時調取歷史試驗數據進行及生成試驗報告。
三、水泵性能試驗機參數
技術標準：
GB/T 3216-2016《回轉動力泵 水力性能驗收試驗 1級、2級和3級》
GB/T 12785-2014《潛水電泵 試驗方法》
試驗介質：常溫清水(0～40 ℃)
被試泵的主要參數范圍:
??????
流量: ≤1200 m³/h
??????
壓力：DN80離心泵試驗管路≤10.0 MPa；
DN100離心泵試驗管路≤10.0MPa；
????????????
DN200潛水泵試驗管路≤4.0 MPa；
?
DN300潛水泵試驗管路≤2.5 MPa； ?
DN400潛水泵試驗管路≤1.6 MPa
測流范圍：< 1200 m3/h
選用的流量計：80、100、200、300、400 mm；
測流管路及流量計的公稱壓力：DN80、100、200mm、4.0MPa；DN300mm、2.5MPa；DN400mm、1.6MPa
壓力范圍：DN80和DN100、10.0 MPa； DN200、4.0 MPa；DN300、2.5 MPa； ?
DN450、1.6 MPa
????
配套電機： 低壓380V、75kW、2900rpm
???????????????
高壓6.3kV、600kW、2900rpm
啟動方式：低壓：降壓啟動和變頻啟動；
??????????
高壓：變頻啟動；
