氣密性檢測設備要求
1. 氣密封性試驗
試驗目的：燃燒室中的混，合氣是否泄漏到水套中。

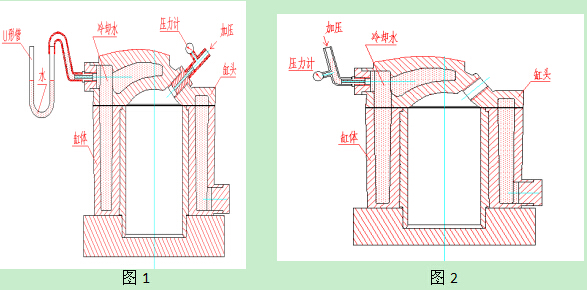

試驗方法：往燃燒室加氮氣，壓力要求達到60bar,原理圖如圖1：
2. 水密封性試驗，原理圖如圖2
試驗目的：確認水套中的冷卻水是否進入燃燒室中。
試驗方法：往水套中加空氣。
⑴.用氣槍把缸頭結合面吹干凈，然后噴顯影劑。
⑵.往水套中加壓，壓力為0.4MPa,保壓5min。
⑶.確認5min內，壓力不下降。
⑷.把缸套中的冷卻水放掉,檢查顯影劑是否變色
3. 氣缸頭結合面變形量測量
試驗目的：確認水套中的冷卻水是否進入燃燒室中。
試驗方法：往燃燒室中加機油或氮氣，要求壓力達到80bar，測量缸頭結合面的變形量，要求保壓5min,原理圖如圖1
說明：
???
1.設備帶試驗臺，試驗臺上可安裝發(fā)動機。 ?
???
2.試驗方法：主要考慮氮氣檢測方法，但第三項要考慮用機油加壓。
???
3.試驗件的容積：100cc～800cc。
???
4.控制方法：計算機控制，可自動設定壓力和保壓時間。
???
5.因壓力較大，要求帶安全防護裝置。
