本文介紹了硫化氫和可燃?xì)獗O(jiān)測系統介紹。結構堅固合理、外觀布局美觀、耐高溫及大風沙氣候。整套設計方案要充分考慮到人性化設計及QHSE的要求，性能要求達到同類產品的國際先進水平。
兩套硫化氫和可燃?xì)獗O(jiān)測系統分別配置給增產一隊和增產二隊，對生產區內的硫化氫和可燃?xì)膺M(jìn)行監控，保證人員安全及生產安全。
系統包含安裝在非防爆區域的監測主機、安裝在防爆區域的2路可燃?xì)怏w探頭及4路硫化氫氣體探頭；主機和探頭之間信號采用無線傳輸方式；整套系統適應伊拉克夏季高溫多沙，冬季多雨氣候。
監測主機功能：實時采集現場探頭的實時數據、實時顯示8路氣體測量數據（其中2路為硫化氫探頭備用顯示通道）、輸出報警信號給兩路聲光報警器、其中一路報警器要求為室外型防爆聲光報警器，室外聲光報警器要求根據低報、高報警濃度的不同，報警燈顏色和聲音不同，高濃度報警時聲音不低于180dB，覆蓋整個井場，帶數據記錄功能；
氣體監測主機技術參數
氣體監測儀主機為不銹鋼壁掛箱體，帶透明玻璃視窗，箱體尺寸預計為：280*320*150mm（長*高*厚）。箱體為鉸鏈?zhǔn)角吧w開門結構，帶有小門鎖。

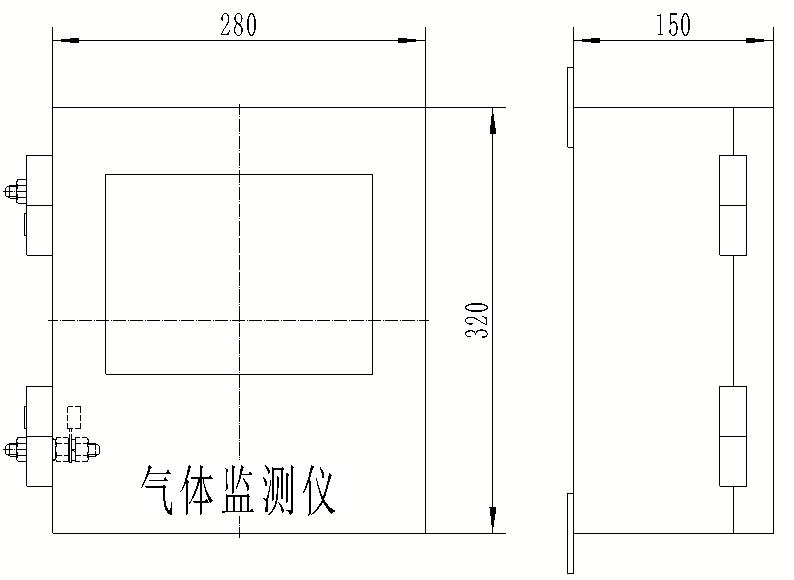

主機外觀示意圖
主機內包括：采集顯示記錄儀、防爆隔離安全柵、電源模塊、無線通訊模塊、進出電纜填料函等。
- 主要技術指標如下：
- 主機型號：MEQJ-1702
- 尺寸：280*320*150mm（長*高*厚）（尺寸可根據實際情況略有調整）
- 工作電源：100～240VAC 1A
- 工作溫度：-20℃～70℃
- 顯示方式：5.6英寸TFT液晶顯示屏，數顯、棒圖和實時曲線
- 采集通道：8路4～20mA模擬量輸入（其中兩路為硫化氫探頭備用通道，用于信號擴展）
- 報警輸出：每個通道四個報警門限，支持4路繼電器輸出
- 歷史數據：8通道工程量
- 記錄間隔：1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分
- 記錄時長：1秒記錄間隔可連續記錄3天；1分記錄間隔可連續記錄180天。4分記錄間隔可連續記錄720天
硫化氫氣體傳感器技術參數
- 數量：4個
- 產品型號：LJ-03HS3
- 測量方式：固態金屬氧化物
- 供電電源：24VDC
- 測量范圍： 0～100ppm
- 工作溫度：-40～75℃
- 輸出信號： 4～20mA（三線制）
- 精度：讀數的±10%或±2ppm（取大者）
- 響應時間： T50<30s；T80<60s
- 防爆等級： EExd IIB+H2 T4
- 防護等級： IP66
- 外形尺寸： 6.125*8.45*4.6″
傳感器出廠時配套不銹鋼安裝護照及支架。
