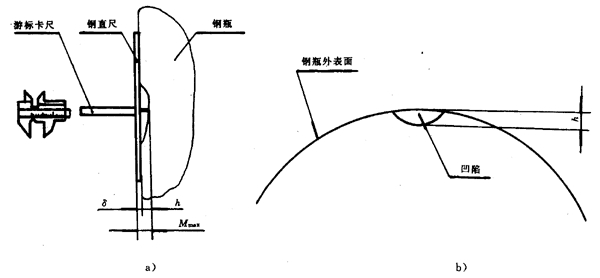

凹陷深度（h）的測量方法
以凹陷的弦為基準測量深度，量具為高度游標卡尺或直尺，直尺應沿氣瓶軸線放置，直尺長度應大于凹陷直徑的三倍，如圖B1a）所示。
以凹陷處瓶體外圓周的弧為基準測量深度，量具為弧形樣板，弧形樣板應沿圓周放置，樣板弧長應大于氣瓶周長的2/5，如圖B1b）所示。
圖 B1
凹坑、磕傷、劃傷深度的測量方法
可用下面兩種方法中的任一種：

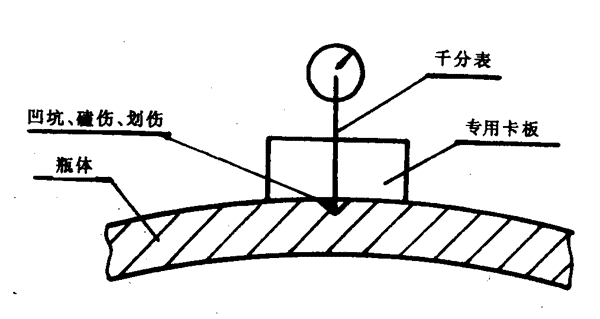

a）凹坑、磕傷、劃傷深度值以深處為準，測量用的專用量具如圖B2所示?？ò宓男兔媲拾霃脚c鋼瓶外廓相吻合，千分表的針尖插入缺陷中測量其深度，針尖的楔角應小于等于30°，半徑應小于等于0.25mm。測量過程中要定期校核千分表的讀數(shù)，以消除由于針尖磨損造成的誤差。
 ?
圖 B2
b）將軟鉛錘滿凹坑、磕傷、劃傷之中，取出軟鉛，用卡尺量得軟鉛高度即為所測深度值。
