耐鋼砂沖擊性能試驗儀器及材料
試驗條件
試驗應在溫度（23±2）℃，相對濕度（50±5）%的條件下進行。
2 試驗儀器及材料
多碰撞試驗儀

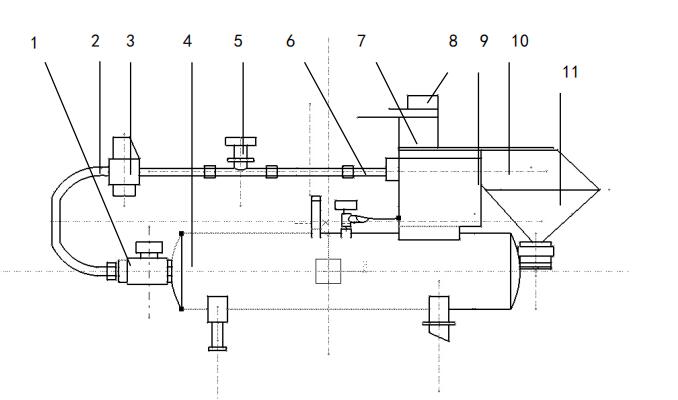

多碰撞試驗儀構造及尺寸如圖 所示。
說明：1——電磁閥；2——壓縮空氣管線；3——減壓閥；4——空壓罐；5——壓力表；6——空氣加速噴嘴；
7——振動傳送帶；8——鐵丸進料斗；9——鐵丸加速管；10——保護箱；11——鐵丸捕集室
砂粒
經過淬火的鑄鐵丸，有棱角，粒徑(4～5)mm，且多經過 100 次就應更換砂粒。
膠帶
粘結強度應在(6～10) N/25mm 之間，膠帶寬至少 50mm。
試板
底材為冷扎鋼板，尺寸為 100mm×150mm×0.8mm。
3 試驗步驟
預處理
試驗前，將試板在溫度（23±2）℃，相對濕度（50±5）%RH 的條件下調解至少 16h。然后在溫度（23±2）℃，相對濕度（50±5）%RH 的條件下進行。
試驗儀校準
為校準試驗儀，在儀器上安裝一個構造如圖 2 所示的校準板。然后在（10±2）s 內在指定壓力下投射（500±5）g 新的砂粒至試驗區域。
目視檢查因砂粒碰撞至復寫紙上而在白紙上產生的痕跡，用與儀器配套的校準圖片作為參考標準。
|
