一、產品介紹

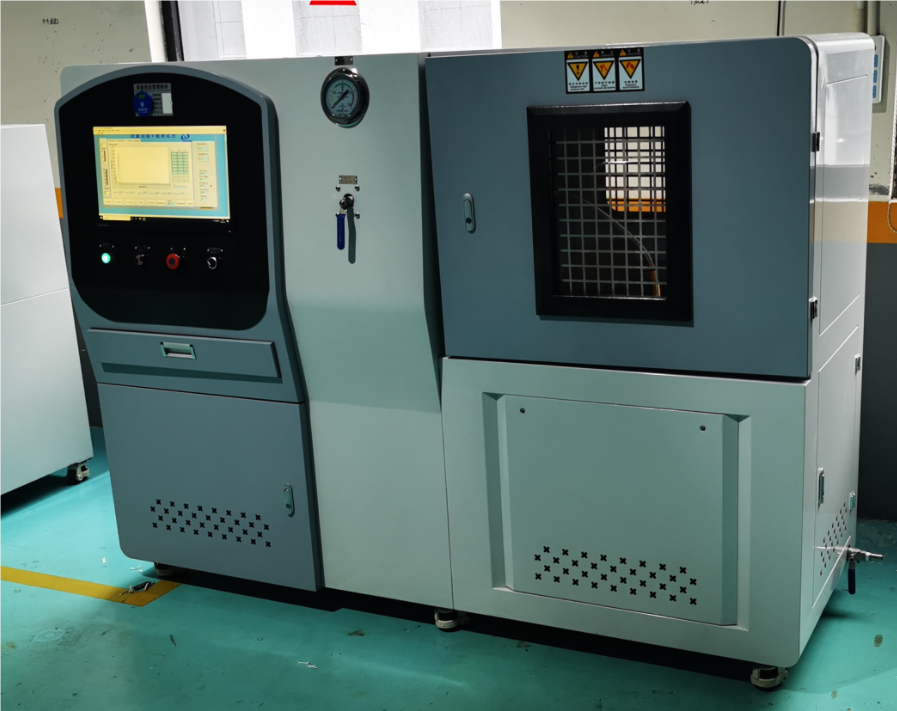

濟南思明特科技有限公司研發的航空管路件脈沖性能試驗機主要用于進行航空管路件（液壓軟管、導管及接頭組件）的脈沖性能試驗，驗證試驗件在完成標準要求的脈沖循環次數后產品的可靠性。
二、航空管路件脈沖性能試驗機特點
設備可實現試件內部介質壓力按水錘波、梯形波、三角波、正弦波等進行脈沖試驗，并滿足HB6133-2018及HB8507-2014的其它要求。
航空管路件脈沖性能試驗機主要由壓力控制系統、高低溫試驗艙、介質系統、冷卻系統、電氣控制系統等幾個部分組成。
設備管路、接頭、油箱等必須采用優質不銹鋼材料，管接頭杜絕螺紋咬死現象；
設備預留測試引線孔，用于設備儀器檢測；
管路預留壓力表及壓力傳感器在線計量接口，可實現在線計量；
液壓系統要求：通過電磁閥調節對外輸出；可連續調節壓力或流量、具有安全卸荷、自循環清潔功能。
三、航空管路件脈沖性能試驗機參數
液壓泵恒定輸出壓力: 5～56MPa，任意可調；
脈沖試驗峰值壓力：5～80MPa，任意可調；
壓力控制方式：液壓伺服控制；
壓力傳感器精度：±0.25%F.S；
脈沖壓力控制精度：
5～15MPa壓力波動范圍不超過0～+0.25MPa；
15～30MPa壓力波動范圍不超過0～+0.75MPa；
30～80MPa壓力波動范圍不超過0～+1.5MPa；
背壓范圍：≤0.5MPa；
升壓速率：126-2100MPa/s，任意可調；
脈沖頻率：70±10次/min，任意可調；
試驗次數：0～35萬次，任意可調；
試驗波形：滿足HB6133-2018規定的水錘波、正弦波、三角波、梯形波等，需給定標準軌跡線用于判定波形是否合格；
|
