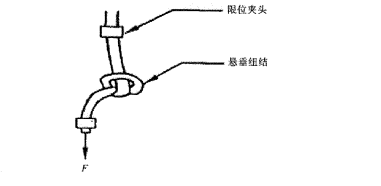

光纜扭結試驗應采用下圖中的試驗裝置進行試驗。試驗裝置應包括固定試驗并對其施加拉伸負荷的裝置和外徑等于光纜試樣小彎曲直徑的芯軸。
應在試樣上松弛的打一個懸垂扭結，芯軸插入該扭結中并使試樣牢固的扣緊芯軸：對試樣施加1000牛頓每厘米光纜外徑或500N的拉伸負荷，兩者中取較小者；保持負荷時間1min。應在試驗期間和試驗后測量光透射性能變化，并在試驗后采用10倍放大鏡進行外觀檢查。
試驗要求：
按照上述方法進行試驗后，護套應無裂紋、開裂或撕裂。試驗期間和試驗后，每根光纖的光透射性能變化不大于表中規定值。
光纖類型 |
光透射性能變化允許值 |
機械試驗 dB |
環境試驗 dB/Km |
多模 |
0.5 |
0.5 |
單模 |
0.2 |
0.3 |
