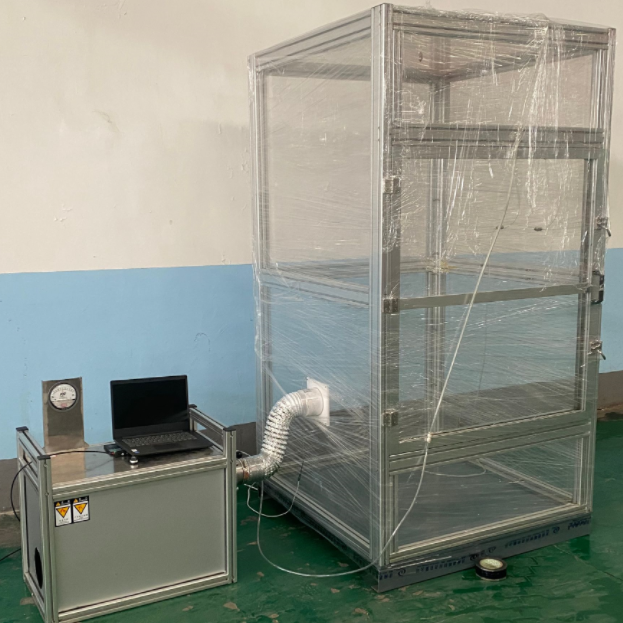

一、產品介紹
濟南思明特科技有限公司研發的漏風量調節測試裝置滿足國家標準JG/T 436-2014附錄B要求，主要用于評估風管、空調系統等設備在特定條件下的漏風情況的專用工具。它通過在測試管道中注入氣體，并控制管道內的壓力，來模擬實際工作環境中的漏風情況，從而準確測量被測設備的漏風量。
二、漏風量調節測試裝置參數
測量風量范圍：（5.0m3～125m3）／min
靜壓：0～1250Pa ±0.2%Pa
空氣溫濕度 :-10～100℃ ±0.5℃ ，(5～99)%R﹒H ±5%
試驗設備的組成：
1）通風柜與構架 1套。
2）電控柜。
3）節流孔板，孔板過渡板。
4）樣品安裝升降臺1 臺，連接器 4 個。
5）150mm、160mm、170mm、180mm 連接器各一個。
系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：
包括、風量測量；風壓、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線。
三、漏風量調節測試裝置特點
可控制試驗排氣、升壓、保壓等試驗各過程，可自動控制、顯示、記錄壓力、流量、時間；
壓值、保壓時間等均可自定義設置，階梯狀升壓和保壓應可以連續設置和進行。軟件具有自定義流量-壓力曲線的功能，并按自定義的時間-壓力曲線進行試驗。數據自動采集并輸出曲線，自動生成原始記錄。
系統由電腦和PLC控制單元上下兩級控制系統組成，可自動和手動泄壓，雙重泄壓裝置，有超壓、超時、泄漏報警系統。
可根據不同試驗產品建立規格、參數、試驗流程等信息模板。
可實時顯示壓力-時間曲線及測試參數。
各試驗數據可保存并回放，可以自動生成試驗報告并打印，可編 輯試驗報告，并去除系統 中采集的無效時間段的試驗數據。
|
