1?、 開 閥?脈 沖 試?驗?：

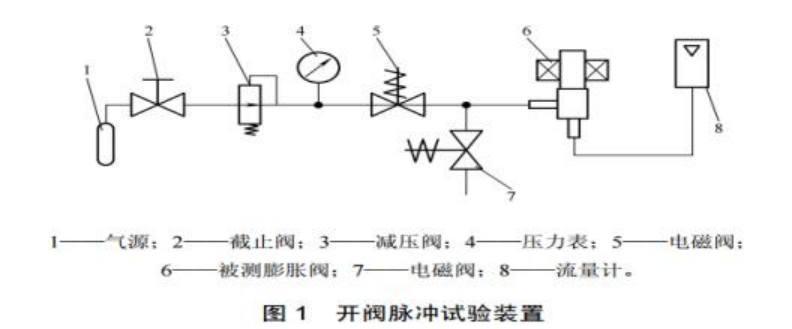

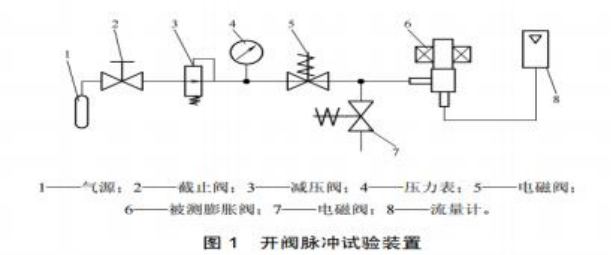

如圖 1 所示，以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如83.3PPS）驅?動、使閥體全閉（0 脈沖），然后在膨脹閥全閉狀態下，從閥體進口端輸入壓力為 1 MPa??氮?dú)猓?驅動電源將電子膨脹閥以 1 脈沖為單位開啟，直到出口端流量出現突變的拐點，相?應所輸入的脈沖數就是開閥脈沖數。測試軟件自動獲取流量出現拐點的脈沖。
?2?、 閥?口 泄?漏?量?：
如圖 1 所示，以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如
83.3PPS）驅動、使閥體全閉（0 脈沖），然后在膨脹閥全閉狀態下，從閥體進口端輸入壓力?為 1?MPa 氮?dú)猓昧髁總鞲衅鳒y(cè)出出口端氮?dú)獾男孤┝?，軟件能顯示泄漏量。
3?、?流 量?特 性 測 試 :

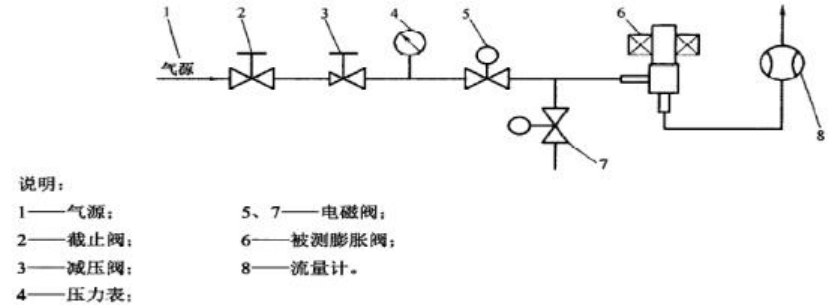

將被測膨脹閥按圖 2 連接，測試用氣體采用干燥空氣或氮?dú)?；在環境溫度 25℃左右、標?準大氣壓下進行測試。以電壓（12VDC）、指定勵磁方式（1～2 相勵磁）、頻率（如
83.3PPS）驅動、使閥體全閉（0 脈沖），確定原點，從閥體進口端輸入壓力為 0.1?MPa 氮
氣，當膨脹閥控制器發出相應的脈沖數時用流量傳感器測出出口端氮?dú)獾牧髁?，?0—500 脈?沖，每隔 50 脈沖測定一組流量，將流量值擬合成曲線。在條件不變的情況下，電子膨脹閥從?全開到全閉(反行程)，各個開度下流量的重復性要求在?1.5%以?xún)?nèi)。
圖 ?2
?4?、?最 大 動 作?壓 差?試?驗 :

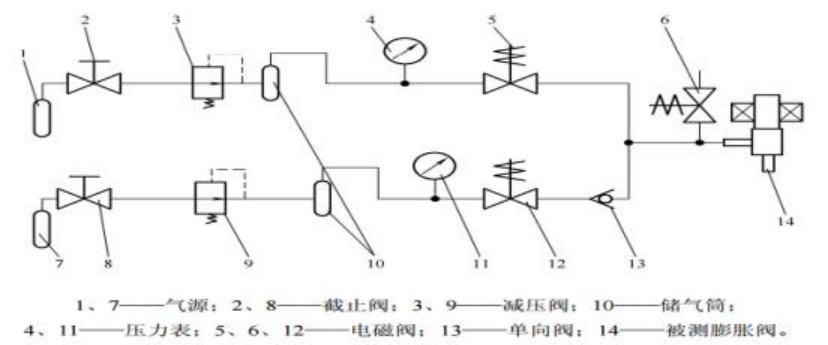

如圖 ?3 ?所示， 以電壓（12VDC）?、指定勵磁方式（1～?2??相勵磁）?、頻率（如?83.3PPS）驅動、使閥體全閉（0?脈沖），確定原點；驅動輸入?300?脈沖將膨脹閥開 啟；開啟截止閥?8、電磁閥 ?6?、12，調整減壓閥?9?使壓力表?11 ?的指示壓力上升為?0.1?MPa；在膨脹閥出口端測定氣體流量值 Q1；
關閉截止閥?8、電磁閥 ?6?、12，操作驅動電源將膨脹閥設定在全閉狀態，確定原點；開?啟截止閥 2 和電磁閥 5?、6，調整減壓閥?3 使壓力表 4?的指示壓力上升為 3.7MPa；設定?驅動電源，?90%額定電壓，?驅動輸入?300?脈沖將膨脹閥開啟；?關閉截止閥 ?2 ?和電磁閥?5?、6，再開啟截止閥?8?和電磁閥?6?、12，調整減壓閥?9 使壓力表?11?的指示壓力上升為?0.1MPa；?在膨脹閥出口端測定氣體流量值 ?Q2；?軟件能自動顯示流量變化值（注：?（Q1- Q2）/Q1）?,并能判定流量變化值是否合格(±5%以?xún)?nèi)為合格）?。
|
