1 外部氣密性
1.1切斷閥處于開啟位置,兩端封閉,試驗壓力為1.5 倍最高工作壓力。
1.2用檢漏液檢查或浸人水中檢查時,向切斷閥緩慢增壓至所規定的試驗壓力,保壓時間不低于3 min。判定試驗結果是否符合的要求。
1.3用壓降法時,將切斷閥緩慢增壓至規定的試驗壓力并保壓,檢查切斷閥的泄漏量,判定試驗結果是否符合規定。
2內部氣密性
2.1切斷閥處于關閉位置,進氣端封閉.出氣端敞開,試驗壓力為0.6kPa和1.5倍最高工作壓力。
2.2用檢漏液檢查或浸人水中檢查時,向切斷閥進氣端緩慢增壓至所規定的兩個試驗壓力,公稱尺寸小于DN50的切斷閥保壓時間不低于1min,公稱尺寸大于或等于DN50的切斷閥保壓時間不低于3 min。判定試驗結果是否符合6.5a)的規定。
2.3用壓降法時,將切斷閥進氣端緩慢增壓至規定的兩個試驗壓力并保壓,檢查切斷閥的泄漏量,判定試驗結果是否符合的規定。
氣密性
按規定的試驗方法進行試驗, 須符合下列要求之一:
a )采用檢漏液檢查或浸入水中檢查時, 應無可見泄漏；

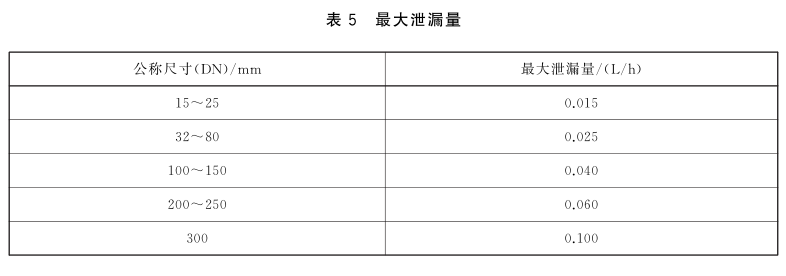

b )用壓降法試驗時, 切斷閥的內部氣密性和外部氣密性泄漏量不應超過表 5 的規定。
|
