常壓干餾法
1 基本操作步驟
1.1 分析原理
通過高溫干餾過程獲得油、水飽和度，在高溫干餾過程中，存在于粉碎的新鮮巖樣中的油水首先變成蒸汽，然后冷凝并收集到一個集液管中。把相鄰的、巖性相似的巖樣放入水銀泵中，計量注入到含有油和/或水的新鮮巖樣中的水銀量，從而確定氣體飽和度。
1.2儀器設備
下面是常壓干餾法的儀器設備:

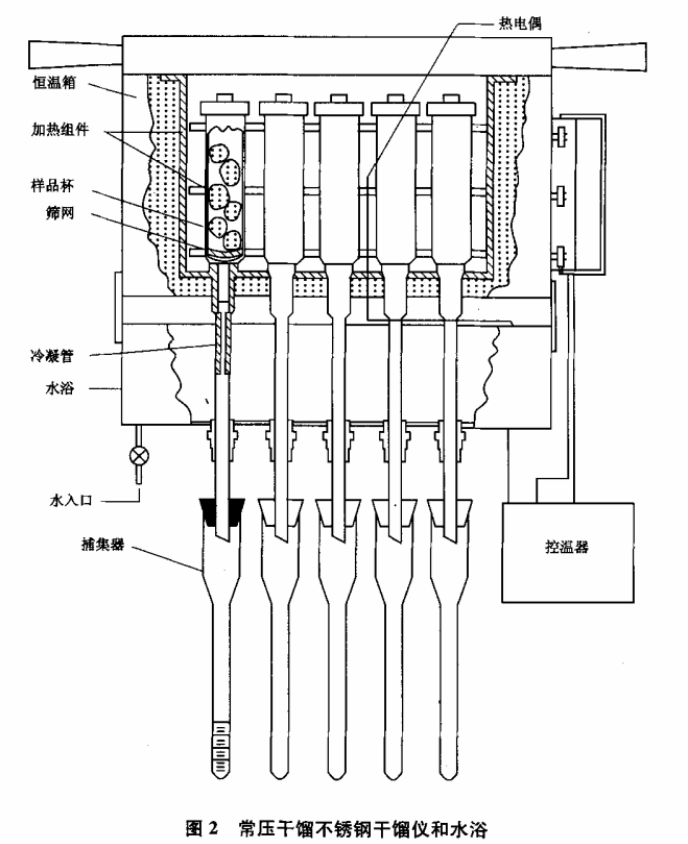

a)不銹鋼干餾杯見圖 2。這種干餾杯可以裝100g~175g粉碎的巖心。每個樣品杯配有帶螺紋的蓋子，加上密封墊防止冷凝氣體的泄漏，另一端與一根長的、不銹鋼冷凝管連接。為了防止粉碎的巖樣漏進冷凝管里，在樣品杯的底部放有一塊粗篩網。
b)恒溫箱見圖2。這種恒溫箱適合放置多個干餾杯。最好使用長條狀電加熱組件。
c)水浴一見圖2。冷凝管通過水浴，從而增強對所產生的氣體的冷凝效果。
d)校準的玻璃集液管一容積為不小于15mL 的離心機液體捕集管即可，集液管體積的大小依賴于干餾材料以及巖樣中所含流體的多少，用一個膠皮塞子把集液管固定在冷凝管的下端。
e)巖石錘和粉碎裝置一地質錘或者瓦工錘都可以，典型的粉碎錘是能把巖心粉碎成碎屑。
f)金剛石鋸-配備有各種金剛石鋸片的各種商業巖心鋸都可以。
g)水銀泵水銀泵一般由巖心室、蓋子以及閥構成。巖心室一般可以容納總體積為 10cm315cm巖樣，水銀泵上配備有最小刻度為0.1cm'的游標卡尺，同時與最大壓力為 6.895MPa(1000psi)的壓力表連接。
h)離心分離機一臺能裝4 支15mL 離心管的帶手搖曲柄的離心機即可，其他能容納相同大小的離心管和離心力大體相同的離心機也可以。
1直接加壓溶劑沖洗
通過在室溫下加壓將一種或幾種溶劑注人巖樣來清洗巖樣中的烴和鹽，施加的壓力大小取決于巖樣的滲透率，壓力在68.95kPa~6894.76kPa(10psi~1000psi)之間。巖樣裝在承受上覆壓力作用的套筒內或者裝在可以使溶劑從巖樣介質中流過的巖心夾持器中。把巖樣洗干凈所需的溶劑量取決于巖樣中烴類以及所用的溶劑。當巖樣中流出的溶劑清潔了，就可以認為巖樣已經洗凈了。在某些情況下，需要注人多種溶劑來清洗稠油，或者瀝青含量高的原油。
2用離心機沖洗
可以利用帶有特殊設計轉頭的離心機向巖樣噴射清潔熱溶劑(從蒸餾容器)，離心力使溶劑流過巖樣，驅替并洗去油、水。轉速從每分鐘幾百轉到每分鐘幾千轉，取決于巖心的滲透率及膠結程度。大多數溶劑都可以作為清洗劑。Conley 和 Burrows]的著作中有關于設備的使用和操作步驟的說明。
3 氣驅溶劑抽提法
該方法對巖心內部進行重復溶解氣驅，直到完全除掉巖心中的烴為止。留在巖心中的溶劑和水用烘箱干燥的方法除掉。
當含油巖心被取到地面后，由于降壓，油中的溶解氣從油中釋放出來，將部分油和水從巖心中驅替出來，在大氣壓力作用下將導致氣體填充到部分孔隙中。在一定的壓力下，使含有溶解氣的溶劑包圍巖心，巖心中的孔隙將被溶劑完全充滿。在這種情況下，溶劑與巖心中的油混合，如果再次降壓至大氣壓力，將除掉部分殘余油。
二氧化碳由于低燃點和不易爆炸，以及在大多數溶劑中的高溶解度，因此是最好的驅替氣體。氣驅溶劑抽提法可用的溶劑有石腦油、甲苯及某些溶劑的混合物。對于某些原油，如果用水浴、蒸汽浴或者電加熱器把巖心室加熱，可能會縮短清洗時間。該方法在常規巖心清洗方面已經得到了成功應用，例如在巖心內部壓力為 1378.95kPa(200psi)、外部壓力為6894.76kPa(1000psi)的情況下，
用二氧化碳和甲苯溶劑循環大約30min可以將巖心內部的烴類完全除掉。Stewart[2對儀器設備以及使用過程進行了介紹。
|
