灑水噴頭的流量系數測量試驗機正確計算流量系數是保障管道流量控制系統正常工作的重要步驟。流量系數越大說明流體經過閥門時的壓力損失越小。

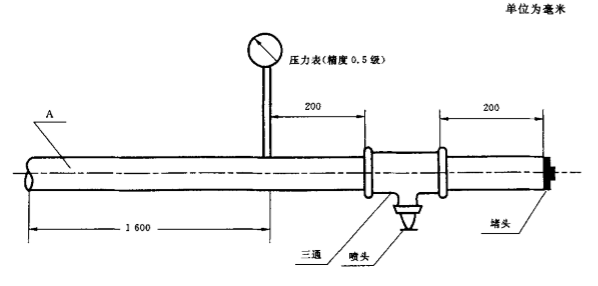

流量試驗裝置如圖所示，將試樣除去框架和濺水盤后安裝在試驗裝置上。試驗壓力從0.05Mpa升壓至0.65Mpa，每間隔0.10Mpa測量一次灑水噴頭的流量。壓力測量精度不應低于0.5級，流量測量精度不應低于1.0級。對于每一個測試件，壓力先從低升到高，至每一個測量點，再?gòu)母呓档降?，至每一個測量點。
將所得的數據代入公式中，計算出K值和K的平均值，應符合表中的規定。
Q=噴頭入口的壓力（Mpa）
P=噴頭的流量（L/min)
流量系數測量
將試樣除去框架和濺水盤后安裝在試驗裝置上。試驗壓力從0.05MPa至0.65MPa，每間隔0.10MPa測量EC噴頭的流量。壓力測量?jī)x表的精度不應低于0.5級，流量測量?jī)x表的精度不應低于1.0級。對于每一個試樣，壓力先從低升到高，至每一個測量點，再?gòu)母呓档降?，至每一個測量點。
將所測得的數據代入公式(1)，計算出每一壓力點的K值和K的平均值，結果應符合6.4.2的規定。
在試驗中應修正自壓力表至EC噴頭出口之間的靜壓差。
干式EC噴頭應取其產品的短和長規格分別進行試驗。
水壓密封和強度試驗
將EC噴頭試樣安裝在試驗裝置上，使管路充滿清水，排除管路中的空氣。以(0.1土0.025MPa/s的速率升壓至3.0MPa，保持壓力3min，然后降壓至0。再在5s內使壓力從0升至0.05MPa，保持壓力15s后，以(0.1士0.025)MPa/s的速率升壓至1.0MPa，保持壓力15s后降壓至0。試驗過程中，每只試樣均應符合6，3.1的規定。
將水壓密封試驗后的樣品安裝在7.2.1所用的試驗裝置上，以不超過2.0MPa/min的速率升壓至4.8MPa，保持壓力1min，每只試樣均應符合規定。
公稱口徑 |
流量系數 |
平式噴頭流量系數 |
10 |
57±3 |
57±5 |
15 |
80±4 |
80±6 |
20 |
115±6 |
115±9 |
?????????????????????????流量系數
濟南思明特科技有限公司生產研發的灑水噴頭噴射性能及壓力損失試驗裝置設備用于軟管卷盤的噴射試驗，系統流量壓力可根據設定可自動調節，滿足試驗的要求。
更多詳情請點擊：灑水噴頭噴射性能及壓力損失試驗裝置
